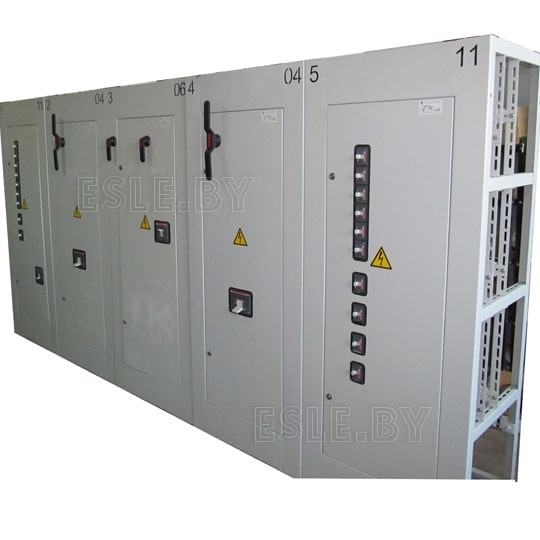

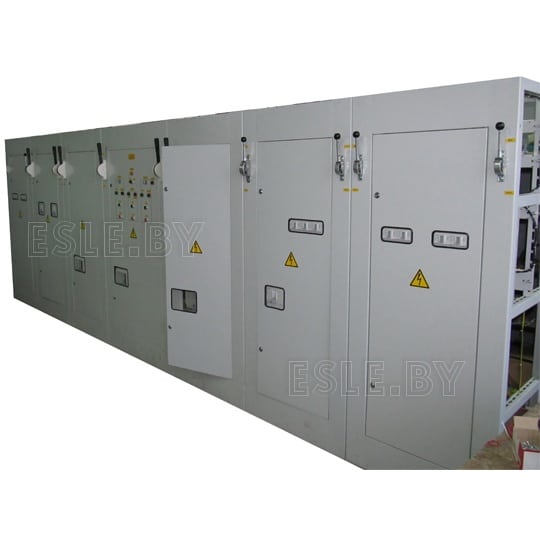

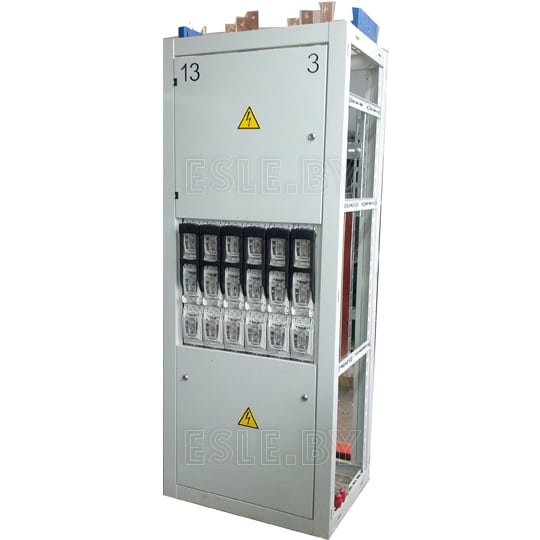

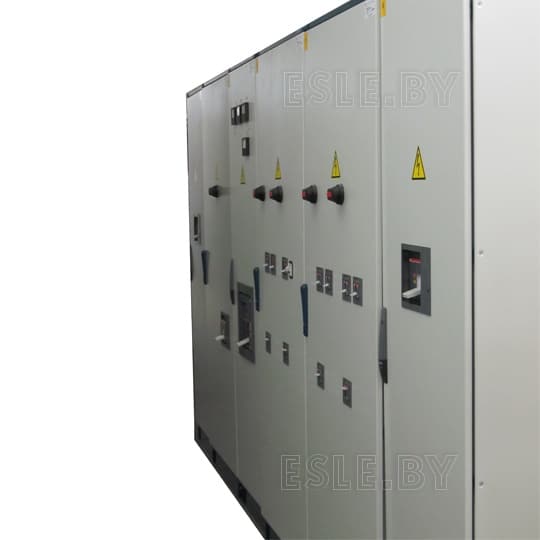

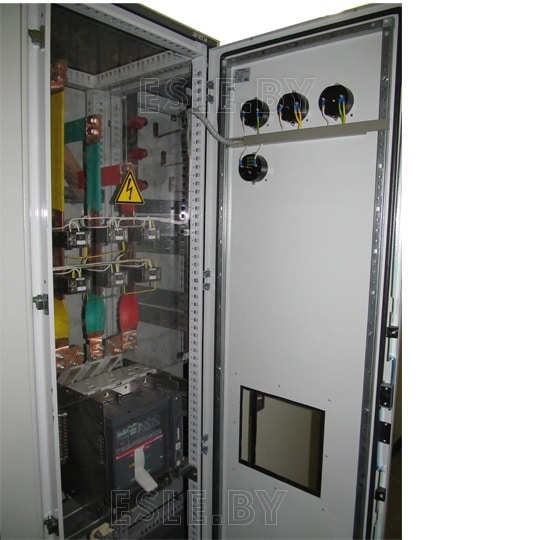

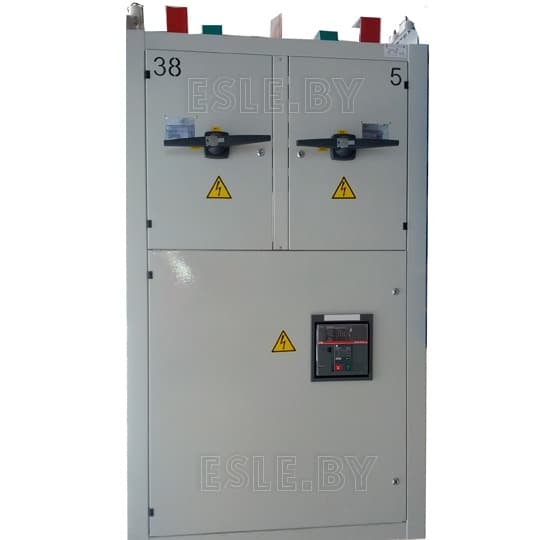

Панели распределительных щитов УКН

Панели распределительных щитов УКН (далее УКН), предназначены для распределения электрической энергии, а также защиты при перегрузках и коротких замыканиях, для нечастых (до трех в час) оперативных коммутаций. Устанавливаются в трехфазных сетях напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью.

Панели УКН предназначены для комплектования щитов распределительных устройств напряжением 0,4 кВ (РУ-0,4 кВ) подстанций, главных распределительных щитов производственных и общественных зданий и для эксплуатации в закрытых специальных помещениях

УКН подразделяются на вводные, линейные, секционные, водно-секционные и специальные (с функциональными блоками, учетом и т.д.)

УКН изготавливаются с рубильниками и предохранителями, с автоматическими выключателями. Панели могут оснащаться аппаратурой автоматического ввода резерва (АВР), автоматикой ограничения нагрузок (АОН), аппаратурой учета, блоками управления освещением и т.д. Аппаратура автоматического ввода резерва (АВР) может быть размещена как в отдельной панели, так и в панелях вводов и секционного выключения (при их совместном применении). Собранные в щит панели объединяются сборными шинами. При двухрядном расположении комплектуются шинным мостом.

УКН изготавливаются напольного исполнения.

Шкафы имеют изолированную нулевую (N) и защитную (РЕ) шины.

Изделия сертифицированы на соответствие техническому регламенту Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Панели распределительных щитов УКН, выполняются по индивидуальному проекту и являются важным компонентом систем электроснабжения промышленных предприятий, жилых и офисных зданий.

Панели УКН изготавливаются из высококачественных материалов и комплектуются оборудованием ведущих мировых производителей. Они могут быть выполнены в одно- или многопанельном исполнении, с различным количеством и типом аппаратов защиты, контроля и управления.

Индивидуальный проект каждой панели учитывает все особенности объекта, на котором она будет установлена, и позволяет максимально эффективно использовать пространство и оборудование. Кроме того, панели УКН могут быть интегрированы в систему дистанционного мониторинга и управления электроснабжением, что обеспечивает высокий уровень контроля и безопасности.

Для изготовления Панелей распределительных УКН необходимо техническое задание. Например, схема электрическая принципиальная, схема электрическая однолинейная, спецификация или опросный лист. Так же обязателен план расположения панелей внутри электрощитовой или трансформаторной подстанции.

Вы можете выбрать схему щита из приведенных ниже или связаться с нашими специалистами.

Мы поможем выбрать тип и марку аппаратуры для комплектации, дадим профессиональные рекомендации по компоновке щита и подключению его в сеть.

Заказывайте Панели распределительных щитов УКН в компании “ЭлектроСлужба”!
