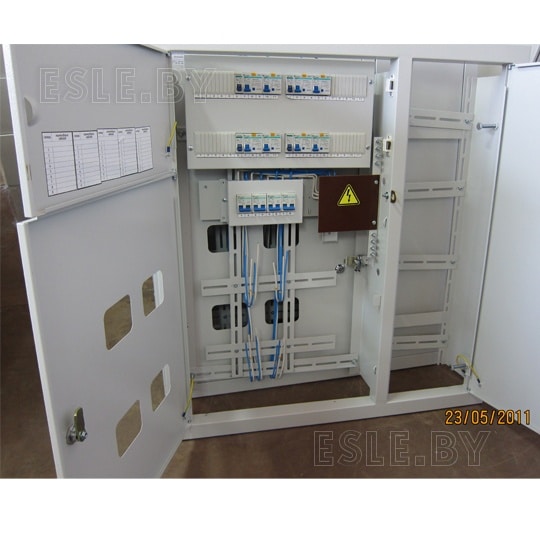

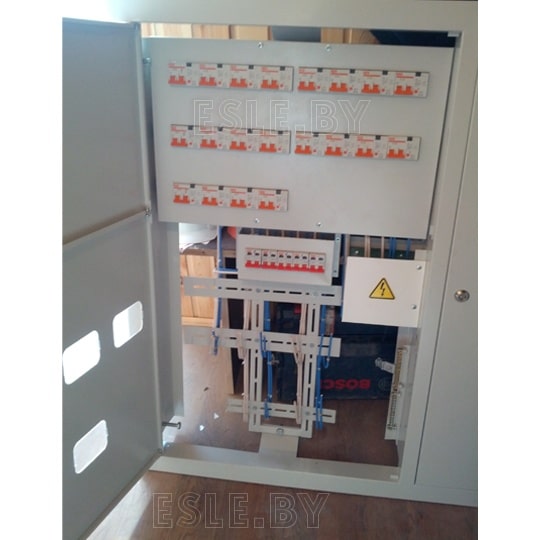

Щитки этажные ЩЭ

Щиты этажные ЩЭ предназначены для учета и распределения электрической энергии, защиты от перегрузок, токов утечки на землю и токов короткого замыкания сетей переменного тока напряжением 220 В частотой 50 Гц в жилых и общественных зданиях.

Аппараты защиты, устанавливаемые в щитках (автоматические выключатели, УЗО или дифференциальные автоматические выключатели), предназначены для установки на рейку DIN 35 мм. Ширина стандартного модуля устанавливаемой аппаратуры – 18 мм. Щитки имеют шину заземления (РЕ), нулевую изолированную шину (N).

Типовой набор коммутационных аппаратов на каждую квартиру:

• вводной рубильник 2 полюса 40А, 63А, 80А — 1 шт
• отходящие дифференциальные автоматы на сети силовые и освещения 2 полюса 16А 30 мА — 2 шт
• отходящие дифференциальные автоматы на электроплиту: 2 полюса 40А 30 мА — 1 шт

В некоторых проектах предусматривается установка более чувствительного к токам утечки дифавтомата для ванной комнаты — 10 мА.

Также, количество отходящих линий может быть увеличено, с применением выключателей автоматических.

Щиты этажные ЩЭ допускают установку счетчиков электроэнергии различных марок, устанавливаемых на DIN-рейку или монтажную панель.

Блок вводных аппаратов имеет возможность пломбировки службами энергосбыта длч предотвращения несанкционированного подключения.

Одно (двух-) тарифный учет электроэнергии.
Распределение электроэнергии по двух-, трехроводным сетям.,

Щитки изготавливаются утопленного исполнения.
По степени защиты IP21.

Этажные щиты с электросчетчиками от компании “ЭлектроСлужба” являются надежным и качественным оборудованием для систем электроснабжения многоквартирных домов и коттеджей. Они обеспечивают учет потребления электроэнергии и защиту от перегрузок и коротких замыканий.

Компания предлагает широкий ассортимент этажных щитов различных размеров и конфигураций. Все щиты соответствуют требованиям безопасности и имеют сертификаты соответствия.

Щиты “ЭлектроСлужбы” оснащены современными автоматическими выключателями, устройствами защиты и электросчетчиками. Они обеспечивают высокую точность измерения электроэнергии и долгий срок службы.

Для удобства монтажа и обслуживания щиты имеют съемные панели и клеммы для подключения проводников.

Выбирая этажные щиты от “ЭлектроСлужбы”, вы получаете надежное и качественное оборудование по доступной цене.

Для изготовления щитов этажных ЩЭ необходимо техническое задание. Например, схема электрическая принципиальная, схема электрическая однолинейная, спецификация или опросный лист.

Вы можете выбрать схему щита из приведенных ниже или связаться с нашими специалистами.

Мы поможем выбрать тип и марку аппаратуры для комплектации, дадим профессиональные рекомендации по компоновке щита и подключению его в сеть.

Заказывайте Щиты этажные ЩЭ в компании “ЭлектроСлужба”!
